АТМ трупо!
|
|
lvd | Дата: Четверг, 2007-11-15, 21:17:42 | Сообщение # 16 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2528
Статус: Offline
| Уже смарел, мля... нигде КЗов и обрывов нету... А ещё, в слове MEMORY ТЕST в разные разы разные буковки глючат...
Многого нет здесь: http://lvd.nedopc.com
|
|
| |
KOE | Дата: Четверг, 2007-11-15, 21:51:10 | Сообщение # 17 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2318
Статус: Offline
| Попробуй временно вырубить турбу методом обрезания дорожек. Вдруг зетнег нефурычит.
Мы рождены, чтоб сказку сделать былью "Кто не обломался, тем еще предстоит"
|
|
| |
CHRV | Дата: Четверг, 2007-11-15, 23:21:00 | Сообщение # 18 |
Желесяка
Группа: Человеки
Сообщений: 631
Статус: Offline

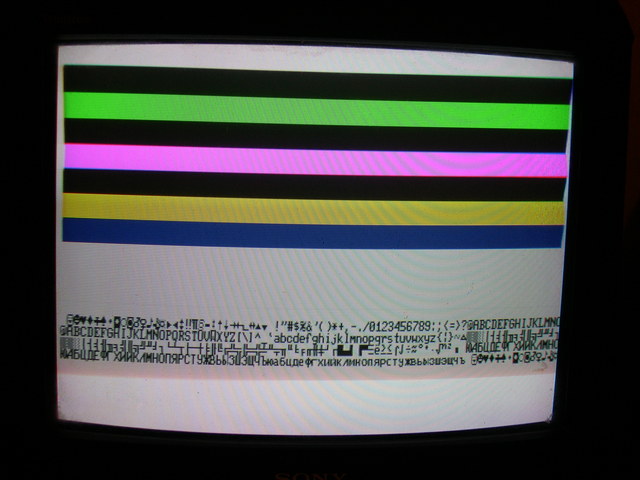

| Quote (KOE) Попробуй временно вырубить турбу методом обрезания дорожек. Вдруг зетнег нефурычит. Ну это жесткач... ПО дефалту (ресету) комп работает не в турбе (в том числе и тест). Судя по картинке конкретно глючат дисплейные адреса (строки отображения поменены местами)- надо копать здесь. ВТорой момент может не правильно работает запись в ОЗУ (т.е процесорные адреса) в этом случае курить манаджер памяти и сигналы CMX-DMX.Но тут вероятность меньше. Третий момент нужно покурить счетчики которые генерят сигналы Bx - убедится что они работают правильно. Так как синхра у видеосигнала вроде правильная значит ХЛ и соответствующие счетчики работают нормально. Зетник отлично работает, иначе мы бы не увидели полную таблицу знакогенератора. Тем более все тесты работают и даже надписи выводятся.
Многое есть здесь: www.nedopc.com
Сообщение отредактировал CHRV - Четверг, 2007-11-15, 23:24:06 |
|
| |
lvd | Дата: Пятница, 2007-11-16, 00:10:13 | Сообщение # 19 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2528
Статус: Offline
| киньтя плиз скриншотов правильных обеих ---------------------- ...млять, походу надо из лабы пиздить 2канальный цыфровой осцилл... =)
Многого нет здесь: http://lvd.nedopc.com
Сообщение отредактировал lvd - Пятница, 2007-11-16, 09:55:30 |
|
| |
KOE | Дата: Пятница, 2007-11-16, 03:24:27 | Сообщение # 20 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2318
Статус: Offline
| Quote (lvd) млять, походу надо из лабы пиздить 2канальный цыфровой осцилл... =) А так слабо? Я свой желтый АТМ настроил с помощью одноканального осциллографа с полосой в 10 МГц (С1-94).
Мы рождены, чтоб сказку сделать былью "Кто не обломался, тем еще предстоит"
|
|
| |
нолька | Дата: Пятница, 2007-11-16, 06:41:01 | Сообщение # 21 |
рОвный
Группа: Человеки
Сообщений: 712
Статус: Offline
| эх. молодежь, молодежь. я давнишние времена ремонтировал спеки с помощью светодиода да пъезопищалки. было вполне достаточно этого.
я проснулся среди ночи и понял, что всё... всё идет по плану
|
|
| |
CHRV | Дата: Пятница, 2007-11-16, 10:13:00 | Сообщение # 22 |
Желесяка
Группа: Человеки
Сообщений: 631
Статус: Offline
| Quote (нолька) эх. молодежь, молодежь. я давнишние времена ремонтировал спеки с помощью светодиода да пъезопищалки. было вполне достаточно этого. У меня еще был триггер с резюком на входе и светодиодом на выходе...
Многое есть здесь: www.nedopc.com
|
|
| |
CHRV | Дата: Пятница, 2007-11-16, 12:40:07 | Сообщение # 23 |
Желесяка
Группа: Человеки
Сообщений: 631
Статус: Offline

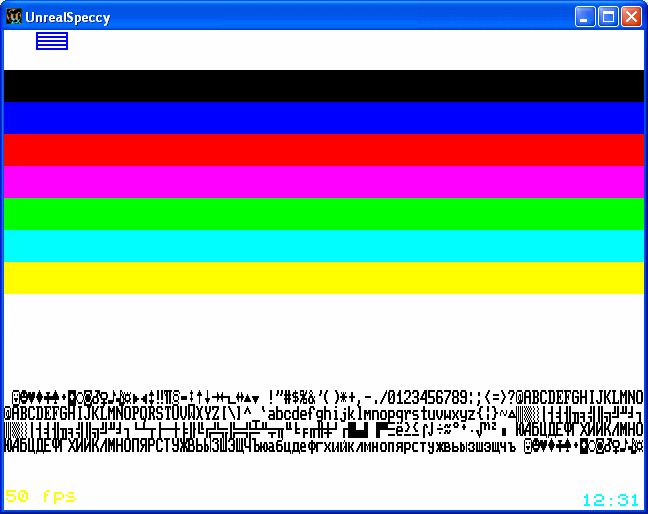

| Quote (lvd) киньтя плиз скриншотов правильных обеих Вот скриншоты, сорри что в анрыле - на работе реала нет . Тестовые цвета на первом экране на реале могут быть любыми (как и цвет символов) , потомучто CHRV было лениво делать нормальную загрузку цветов в регистр поллитры АТМ.
Многое есть здесь: www.nedopc.com
|
|
| |
KOE | Дата: Суббота, 2007-11-17, 02:04:06 | Сообщение # 24 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2318
Статус: Offline
| Quote (нолька) эх. молодежь, молодежь. я давнишние времена ремонтировал спеки с помощью светодиода да пъезопищалки. было вполне достаточно этого. Ну дык какой-нить сталинград я бы тоже со светодиодом запустил. А желтый АТМ - это ЧУДО ПРИРОДЫ.
Мы рождены, чтоб сказку сделать былью "Кто не обломался, тем еще предстоит"
|
|
| |
lvd | Дата: Суббота, 2007-11-17, 02:07:06 | Сообщение # 25 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2528
Статус: Offline
| Quote (KOE) А желтый АТМ - это ЧУДО ПРИРОДЫ. У мну ЗИЛОНЫЙ =)
Многого нет здесь: http://lvd.nedopc.com
|
|
| |
KOE | Дата: Суббота, 2007-11-17, 02:11:52 | Сообщение # 26 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2318
Статус: Offline
| Quote (lvd) У мну ЗИЛОНЫЙ =) Поэтому осцилл тебе нафик не нужен, бери светодиод и резистор 100-200 Ом. И попробуй только не запустить, CHRV тебе этого не простит!!!
Мы рождены, чтоб сказку сделать былью "Кто не обломался, тем еще предстоит"
|
|
| |
нолька | Дата: Суббота, 2007-11-17, 02:27:13 | Сообщение # 27 |
рОвный
Группа: Человеки
Сообщений: 712
Статус: Offline
| Quote (KOE) Ну дык какой-нить сталинград я бы тоже со светодиодом запустил. А желтый АТМ - это ЧУДО ПРИРОДЫ. 5й профик тоже достаточно сложно обезглючить. кстати напомните как нить, я вам фотки его запощу (на нижней плате распаян проводами _без разъема_ 72пин симм как 16бит ШД - работает с 98года)
я проснулся среди ночи и понял, что всё... всё идет по плану
|
|
| |
KOE | Дата: Суббота, 2007-11-17, 02:35:59 | Сообщение # 28 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2318
Статус: Offline
| Quote (нолька) профик тоже достаточно сложно обезглючить. Видимо, его сложно не только обезглючить, я вон уже третий месяц платы напаиваю. И еще конца и края не видно...
Мы рождены, чтоб сказку сделать былью "Кто не обломался, тем еще предстоит"
|
|
| |
lvd | Дата: Суббота, 2007-11-17, 03:03:50 | Сообщение # 29 |
Retry, Abort, Ignore?
Группа: Человеки
Сообщений: 2528
Статус: Offline
| Quote (KOE) Поэтому осцилл тебе нафик не нужен, бери светодиод и резистор 100-200 Ом. Авотйухтебе... Кто угадает, почему был глюг, тому прянег... =) PS: беос 1.33 без ВГшки и без АУка запускаецо? У мну он жовтый сцреен показывает и всё.
Многого нет здесь: http://lvd.nedopc.com
Сообщение отредактировал lvd - Суббота, 2007-11-17, 03:05:24 |
|
| |
нолька | Дата: Суббота, 2007-11-17, 07:59:35 | Сообщение # 30 |
рОвный
Группа: Человеки
Сообщений: 712
Статус: Offline
| неужели забыл доработку по перекидыванию атресов сделать?
